Higher reliability Low Noise Cummins Engine Container Type Genset
Niski dźwięk
Remote operation control
Small fuel consumption and high reliability
Using high-quality steel
- Standard
- Wydajność
STANDARD
- ISO 8528: Agregat prądotwórczy prądu przemiennego napędzany silnikiem spalinowym tłokowym
- IEC 60034-1: Podstawowe wymagania techniczne dotyczące wirujących maszyn elektrycznych
- YD/T 502: Komunikacyjny agregat prądotwórczy na olej napędowy
- GB/T 20136-2006: Ogólna metoda badania elektrowni z silnikiem spalinowym
ZALETY
- The PT fuel injection system constitutes an EFC electronic governor to realize remote operation control.
- Zastosuj zaawansowaną technologię, aby zoptymalizować proces spalania, zmniejszyć zużycie paliwa i zwiększyć niezawodność.
- Adopting a fully enclosed noise reduction design and an integrated impedance silencing system, which can reduce the noise of the unit by 15～35dB(A), and the overall noise of the unit is low.
- Adopt labyrinth air duct structure and dustproof design to balance the different requirements of ventilation and waterproof and dustproof. At the same time, it has been verified by repeated rain test and dustproof test. The standard protection grade is IP23, and the highest can reach IP54.
- Using high-quality steel and surface spraying treatment, it has strong anti-corrosion and anti-rust properties. Secondly, the surface treatment process has passed the salt spray test demonstration, and the standard meets the C3 level of anti-corrosion, and the highest level of C5-M anti-corrosion requirements.
DZIAŁANIE
| Pparametr | Jednostka | Wydajność | ||
| Spadek częstotliwości | % | ≤3 | ||
| Pasmo częstotliwości w stanie ustalonym | % | ≤0.5 | ||
| Względny zakres spadku nastawy częstotliwości | % | ≥3.5 | ||
| Względny zakres narastania ustawienia częstotliwości | % | ≥2.5 | ||
| Odchylenie częstotliwości przejściowej | 100% nagłej mocy redukcji | % | ≤+10 | |
| Nagła moc | ≤-7 | |||
| Czas odzyskiwania częstotliwości | s | ≤3 | ||
| Względne pasmo tolerancji częstotliwości | % | 2 | ||
| Odchylenie napięcia w stanie ustalonym | % | ≤ ±1 | ||
| Asymetria napięcia | % | 1 | ||
| Przejściowe odchylenie napięcia | 100% nagłej mocy redukcji | % | ≤+20 | |
| Nagła moc | ≤-15 | |||
| Czas powrotu napięcia | s | ≤4 | ||
| Modulacja napięcia | % | 0.3 | ||
| Względny zakres nastaw napięcia | % | ≤ ± 5 | ||
| Szybkość zmiany ustawienia napięcia | %/S | 0.2~1 | ||
| Współczynnik harmoniczny telefonu | THF | % | <2 | |
| Czynniki wpływające na telefon | TIF | / | <50 | |

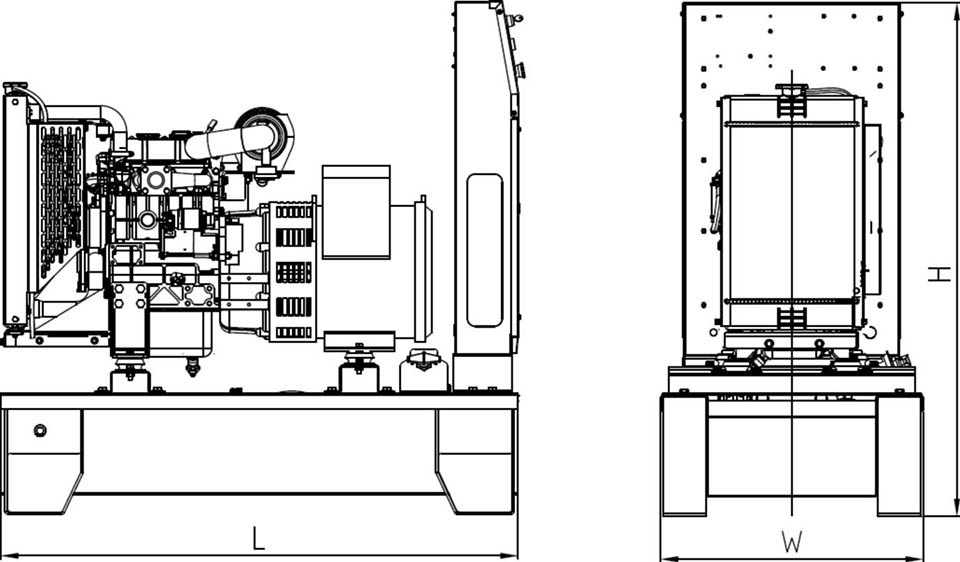

RYSUNEK
ŚRODOWISKO DZIAŁANIA
Moc główna (PRP) to maksymalna moc, z jaką jednostka może pracować w sposób ciągły przy zmiennym obciążeniu w standardowych warunkach środowiskowych (ciśnienie atmosferyczne, wilgotność względna, temperatura otoczenia) i pozwala na pracę przy przeciążeniu 10% przez 1 godzinę co 12 godzin.
- Wysokość: ≤1000m (gdy >1000m wymagana jest korekta mocy)
- Temperatura otoczenia: 40°C (gdy >40°C wymagana jest korekcja mocy)
- Wilgotność względna: ≤60%
- Gdy lokalne warunki pracy zespołu prądotwórczego diesla nie spełniają powyższych warunków, moc wyjściowa zespołu prądotwórczego musi zostać skorygowana, a ostatecznie skorygowany współczynnik, prosimy o konsultację z nami.
| Model zespołu prądotwórczego | Genset Prime Power(kW) | Genset Standby Power(kW) | power Factor | Napięcie znamionowe | Częstotliwość | Wymiary (dł. × szer. × wys.) (mm) | Waga (kg) | Model silnika | Liczba cylindrów | Średnica x skok (mm) | Przemieszczenie (L) | Zużycie paliwa (g/kW) | Prędkość | System chłodzenia |
| Silent Style(400V) | ||||||||||||||
| Generator Cumminsa | ||||||||||||||
| ATYS-C570I | 570 | 627 | 0.8 | 400V | 50HZ | 6058L × 2438W × 2591H | 12853 | KTA38-G1 | 12 | 159 * 159 | 38.000 | 1500 | Chłodzenie wodne | |
| ATYS-C580I | 580 | 638 | 0.8 | 400V | 50HZ | 6058L × 2438W × 2591H | 12741 | KT38-GA | 12 | 159 * 159 | 38.000 | 1500 | Chłodzenie wodne | |
| ATYS-C600I | 600 | 660 | 0.8 | 400V | 50HZ | 6058L × 2438W × 2591H | 12853 | KTA38-G2 | 12 | 159 * 159 | 38.000 | 1500 | Chłodzenie wodne | |
| ATYS-C640I | 640 | 704 | 0.8 | 400V | 50HZ | 6058L × 2438W × 2591H | 12858 | KTA38-G2B | 12 | 159 * 159 | 38.000 | 1500 | Chłodzenie wodne | |
| ATYS-C730I | 730 | 800 | 0.8 | 400V | 50HZ | 6058L × 2438W × 2591H | 13058 | KTA38-G2A | 12 | 159 * 159 | 38.000 | 1500 | Chłodzenie wodne | |
| ATYS-C800I | 800 | 880 | 0.8 | 400V | 50HZ | 6058L × 2438W × 2591H | 13058 | KTA38-G5 | 12 | 159 * 159 | 38.000 | 1500 | Chłodzenie wodne | |
| ATYS-C1000I | 1000 | 1100 | 0.8 | 400V | 50HZ | 12192L × 2438W × 2896H | 20735 | KTA50-G3 | 16 | 159 * 159 | 50.000 | 1500 | Chłodzenie wodne | |
| ATYS-C1000IG | 1000 | 1100 | 0.8 | 400V | 50HZ | 12192L × 2438W × 2896H | 20735 | QSK38-G5 | 12 | 159 * 159 | 38.000 | 1500 | Chłodzenie wodne | |
| ATYS-C1100I | 1100 | 1200 | 0.8 | 400V | 50HZ | 12192L × 2438W × 2896H | 21765 | KTA50-G8 | 16 | 159 * 159 | 50.000 | 1500 | Chłodzenie wodne | |
| ATYS-C1200I | 1200 | 1320 | 0.8 | 400V | 50HZ | 12192L × 2438W × 2896H | 21765 | KTA50-GS8 | 16 | 159 * 159 | 50.000 | 1500 | Chłodzenie wodne | |
